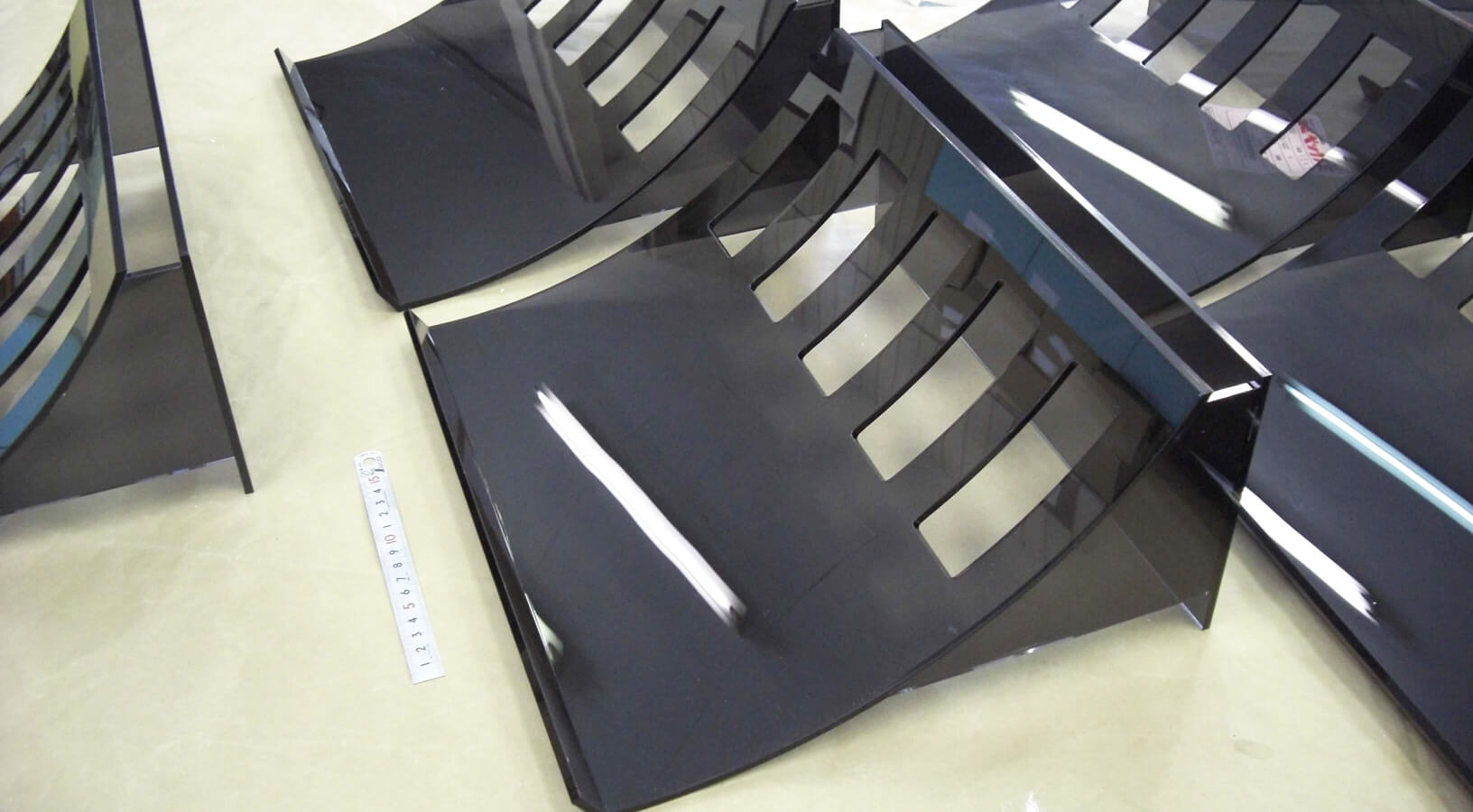

アクリル什器

型費不要、R曲げ加工(アール曲げ、炉曲げ) 規格型

R曲げ加工には必ずR曲げ型(R曲げ治具)が必要になります。
R寸法、Rの形状(半円、90°円、コの字など)、長さが長くなる場合、厚みが違うと使い回しが出来ません。
新規図面をいただく度に、R曲げ型を製作することになることがほとんどです。

下記の表の寸法のR曲げ型については当社の標準規格として保管しています。
表の寸法のR曲げ加工品についてはR曲げ型費は不要です。

当社R曲げ型 規格寸法一覧

円弧タイプ(180°以下が製作可能)

180°R曲げ形状

※単位はすべてミリメートル。

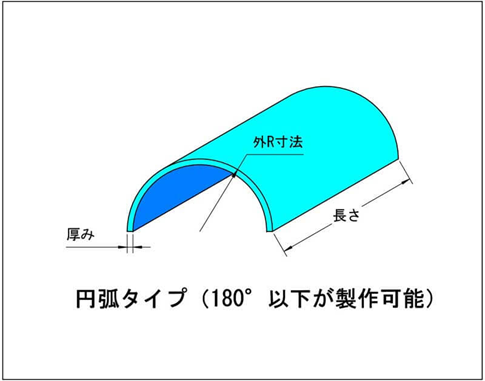

円弧タイプ(180°以下の形状が製作可能)

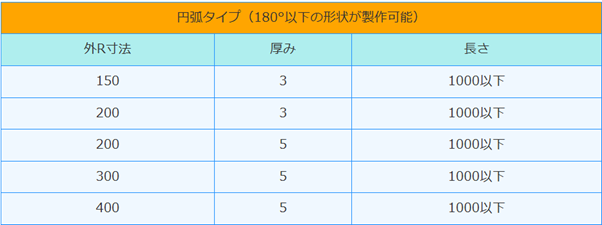

外R寸法 厚み 長さ
150 3 1000以下
200 3 1000以下
200 5 1000以下
300 5 1000以下
400 5 1000以下

90°タイプ

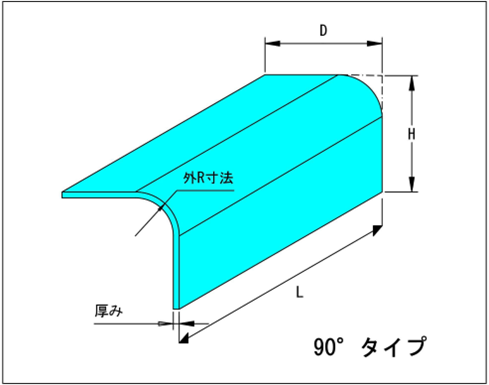

90°R曲げ形状

※単位はすべてミリメートル。

90°タイプ

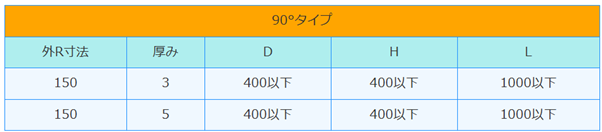

外R寸法 厚み D H L
150 3 400以下 400以下 1000以下
150 5 400以下 400以下 1000以下
